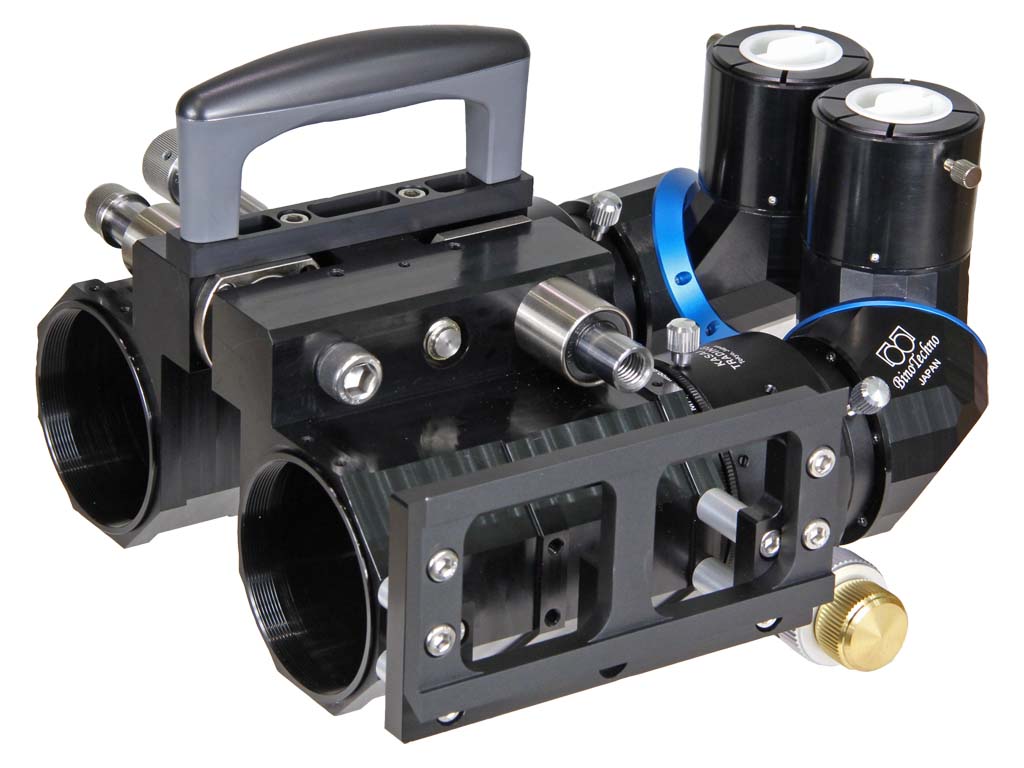

BORG双眼望遠鏡化キット

型式:BINOKIT-BORG-※

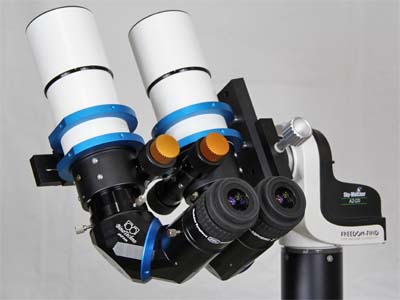

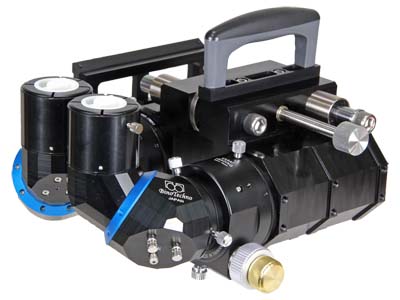

外観
特長 BORG80Φ鏡筒用の対物レンズ(※)を2本取り付けるだけで双眼望遠鏡が出来上がるキットです。完成例はこちらをご覧ください。
オーナー様にとって最も稼働率の高い機材になることを目指して徹底的な軽量化を図りました。その結果、80Φ鏡筒用の最大口径107FL対物レンズを2本取り付けても総重量は9.4kgと、容易に一体で持ち運び可能な重さになっています。
※ BORG製対物レンズはお客様の方でご準備ください。
※ BORG製対物レンズによっては延長筒が必要です。詳しくは延長筒要否欄をご覧ください。
※ オプションでビノテクノ特注の対物レンズも用意しております。
基本セット 型式:BINOKIT-BORG
価格:258,000円 (税込 283,800円)
EZM:EZM3535-38-2B-2S-AL-P(アルミ増反射コート仕様)

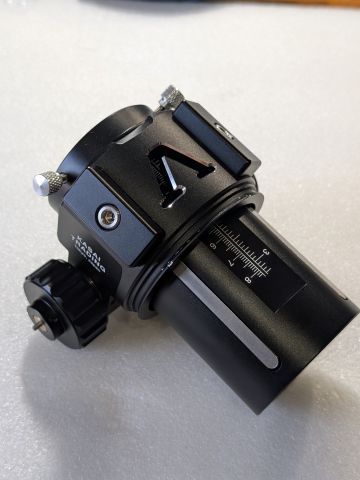

接眼部:V-POWERII接眼部(L)(笠井トレーディング)
光路長:345mm〜415mm
目幅調整範囲:58mm〜78mm

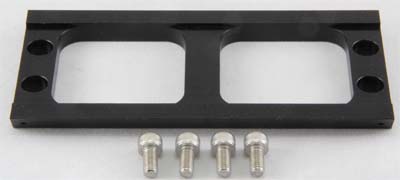

アリガタ金具:ロスマンディ互換規格,取り付け位置は前後3ポジション変更可
対物レンズ取付け部ネジサイズ:M75ピッチ1.25メス(アダプターリングを外すとM77.6ピッチ0.75メス)
重量:5.61kg
オプション:
誘電体コート仕様に変更
EZMを EZM3535-38-2B-2S-DI-P に変更
オプション記号 -DI
追加金額 14,000円増 (税込 15,400円増)
オプション:
銀メッキ仕様に変更
EZMを EZM3535-38-2B-2S-AG-P に変更
オプション記号 -AG
追加金額 18,000円増 (税込 19,800円増)
オプション:

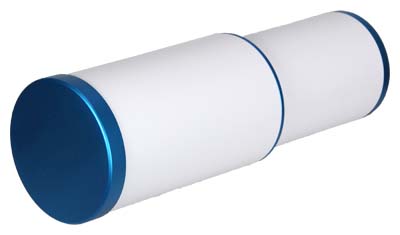

10.2cm 3枚玉SDアポ
対物レンズユニット
(2個)


オプション記号 -OBJ102SD-Triplet
追加金額 276,000円増 (税込 303,600円増)
D10.2cm F7 3枚玉アポクロマート対物レンズ FPL53素材採用
フード付き(収納可能)
キット取り付け部ネジサイズ:M75ピッチ1.25オス
キット取付部から焦点までの距離:380mm
全長:368(フード収納時)-490mm(フード伸長時)
重量:2.4kg X 2本

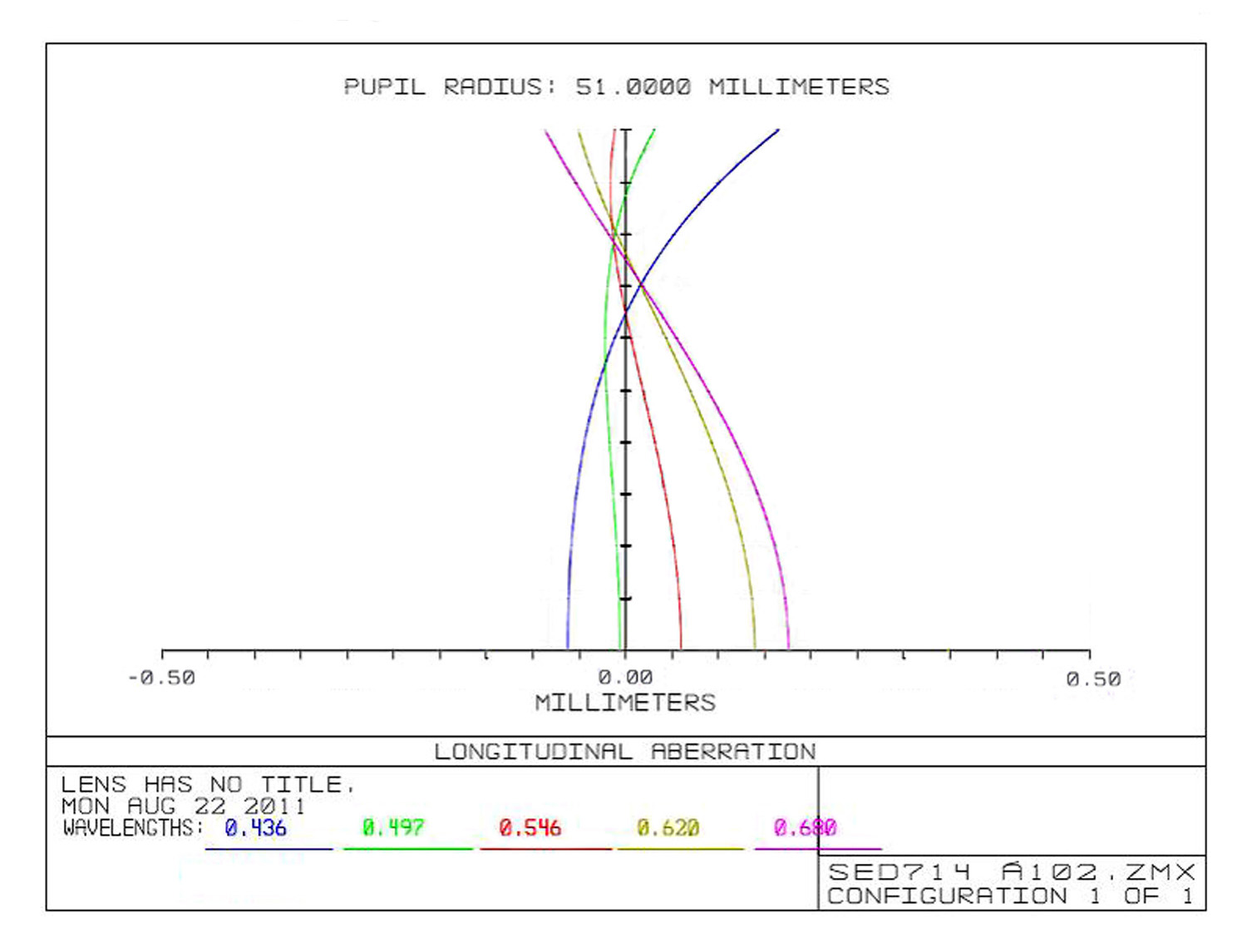

収差図

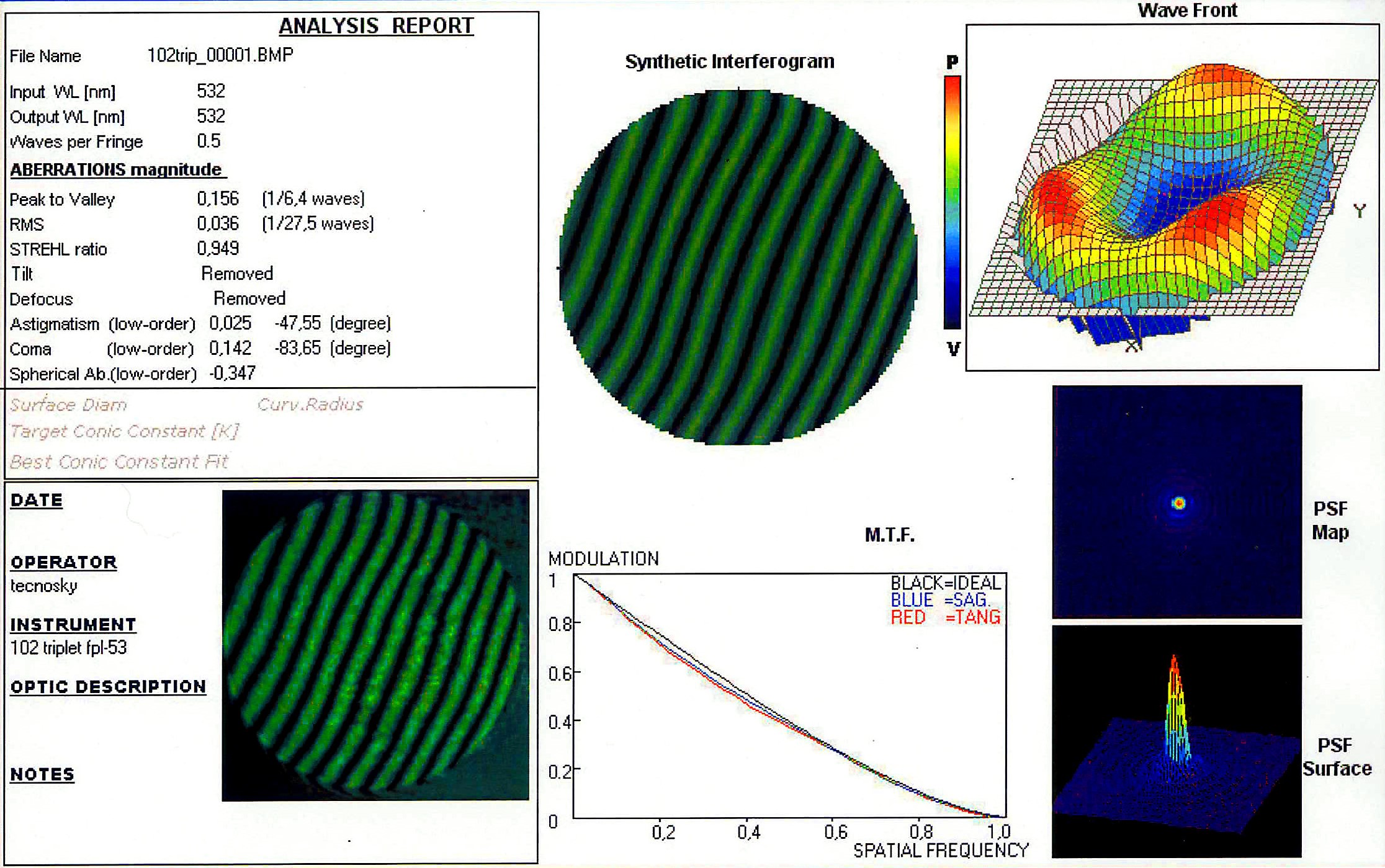

干渉計測定データ
取付状態

写真性能特設ページ

※ この対物レンズは単品販売もいたします。1個138,000円(税込 151,800円)

オプション:

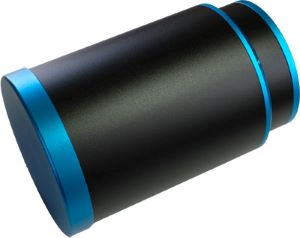

8.5cm ED
対物レンズユニット
(2個)

オプション記号 -OBJ85
追加金額 110,000円増 (税込 121,000円増)

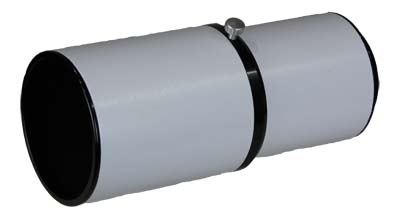

D8.5cm F6 2枚玉EDアポ対物レンズ
フード付き(収納できます)
キット取り付け部ネジサイズ:M75ピッチ1.25オス
キット取付部から焦点までの距離:380mm
全長:165(フード収納時)-234mm
重量:1.15kg X 2本
取付状態はこちら
※ この対物レンズは単品販売もいたします。1個59,800円(税込 65,780円)
オプション:

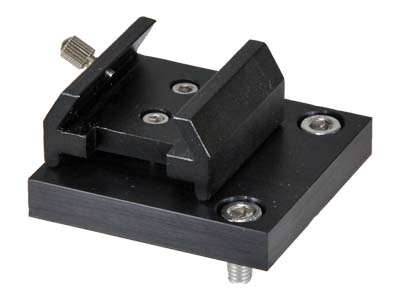

ファインダーベース

オプション記号 -FB
追加金額 6,000円増 (税込 6,600円増)
ビクセン標準規格幅のファインダー脚用アリミゾ台座付き
取り付け用ボルト付き
重量 0.15kg
オプション:
パン棒

オプション記号 -PAN
追加金額 9,000円増 (税込 9,900円増)
シャフト部はステンレス製(直径15mm),グリップはナイロン製
取り付け用ボルト付き
重量 0.36kg
オプション注文時の型式 基本セット型式(BINOKIT-BORG)にオプション記号追加(順不同)
例:銀メッキ仕様に変更,パン棒追加 ⇒ BINOKIT-BORG-AG-PAN
BORG対物レンズ
延長筒要否
107FL:延長筒不要
90FL:延長筒不要
89ED:BORG製50mm延長筒【7051】必要
77EDII:BORG製100mm延長筒【7101】+【73002】必要
101EDII:BORG製100mm延長筒【7101】+【73002】必要
架台取付け
特注対応
HF経緯台(ビクセン),ブルドッグ架台(国際光器)搭載用の取付けサブプレート製作も特注対応で承ります。
納期 通常約2週間

トップに戻る

双眼望遠鏡(完成品)

型式:BINO-BLANCA102-※

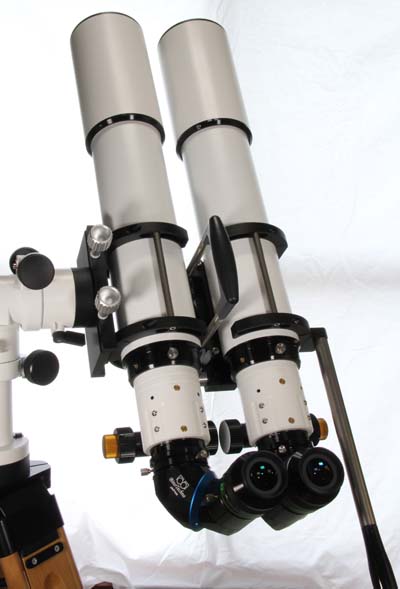

外観
アリガタ金具,アリミゾ金具,架台,三脚,アイピース,パン棒はオプションです
特長 購入後すぐに使える10cm双眼望遠鏡。気軽に持ち運びできるぎりぎりの重さとサイズ。高性能2枚玉EDアポクロマート鏡筒の威力で星雲星団から惑星まですべて楽しめる高コスパな機材です。
基本セット:
鏡筒
笠井トレーディング BLANCA-102SEDX2本
FPL53+ランタン素材を使った2枚玉EDアポクロマート
有効径 102mm,焦点距離 714mm(F7)
※ 専用の鏡筒バンド,アリガタ金具は付属しません
基本セット:
EZMペア
EZM3535-38-2B-2S-AL-P
アルミ増反射コート仕様
基本セット:
クレードル
CRDL-105
基本セット:
重量
11.1kg
販売価格(税別) 基本セット(鏡筒2本+EZMペア+クレードル)
 型式:BINO-BLANCA102
 531,000円 (税込 584,100円)
オプション:
誘電体コート仕様に変更
EZMを EZM3535-38-2B-2S-DI-P に変更
 オプション記号 -DI
 追加金額 14,000円増 (税込 15,400円増)
 ※ 同時注文のみ
オプション:
銀メッキ仕様に変更
EZMを EZM3535-38-2B-2S-AG-P に変更
 オプション記号 -AG
 追加金額 18,000円増 (税込 19,800円増)
 ※ 同時注文のみ
オプション:
アリガタ金具
CRDL-OP-001
 オプション記号 -OP1
 追加金額 8,000円増 (税込 8,800円増)
オプション:
パン棒
CRDL-OP-003
 オプション記号 -OP3
 追加金額 12,000円増 (税込 13,200円増)
オプション注文時の型式 基本セット型式(BINO-BLANCA102)にオプション記号追加(順不同)
例:銀メッキ仕様に変更,パン棒追加 ⇒ BINO-BLANCA102-AG-OP3
納期 通常約2週間
他鏡筒の双眼望遠鏡製作をご希望の方はご相談ください (直販のみ,別途見積,ただし製作不可の場合あり)

トップに戻る

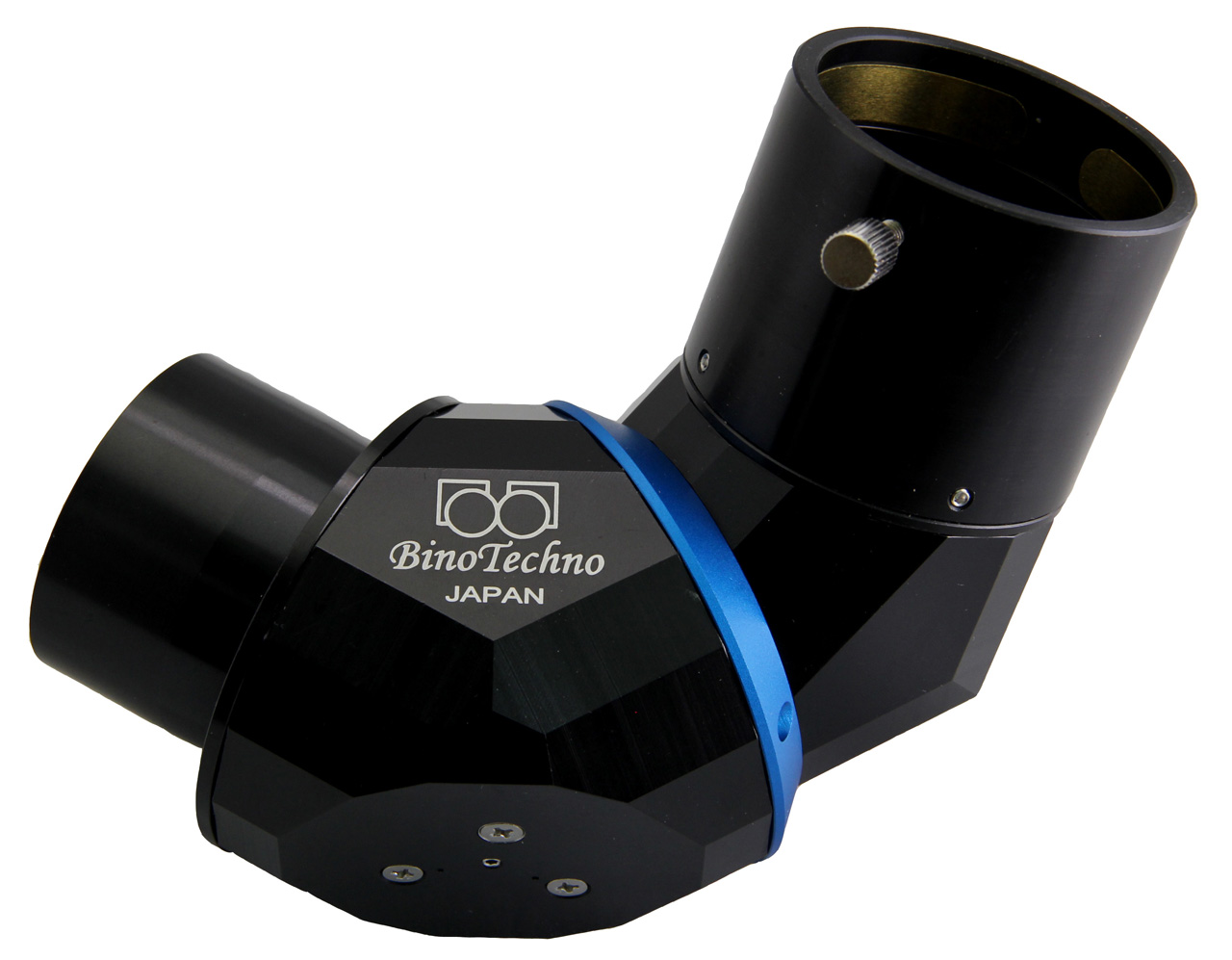

EZM(Erecting Zenith Mirror / 正立天頂ミラー)

型式:EZM3535-38-2B-2S-※
外観

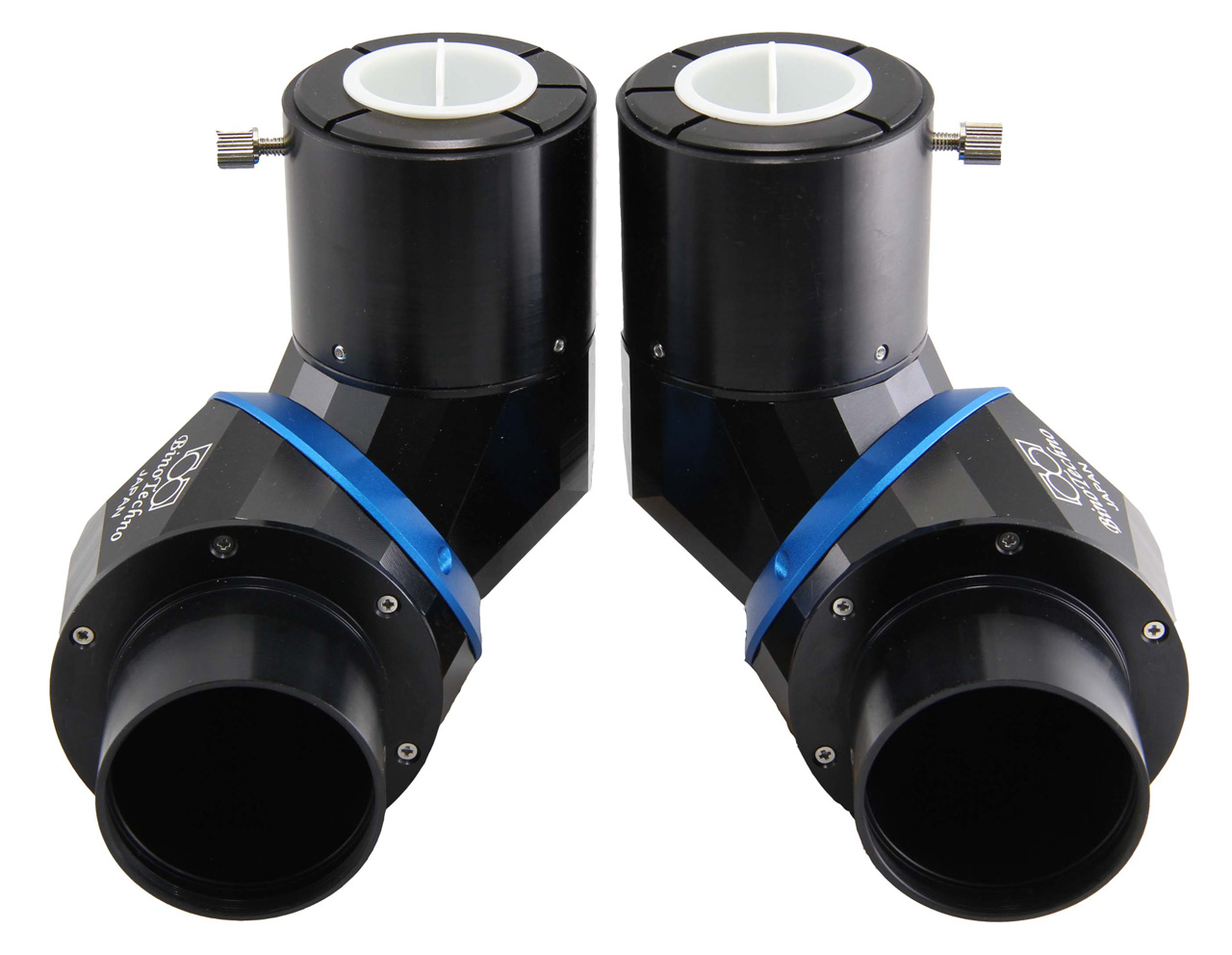

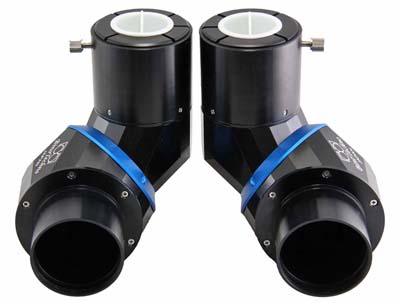

EZMペア

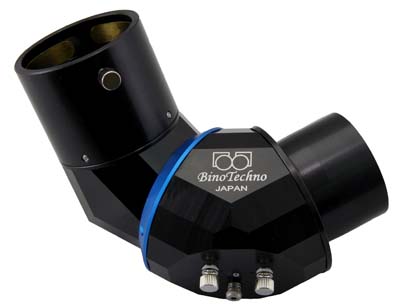

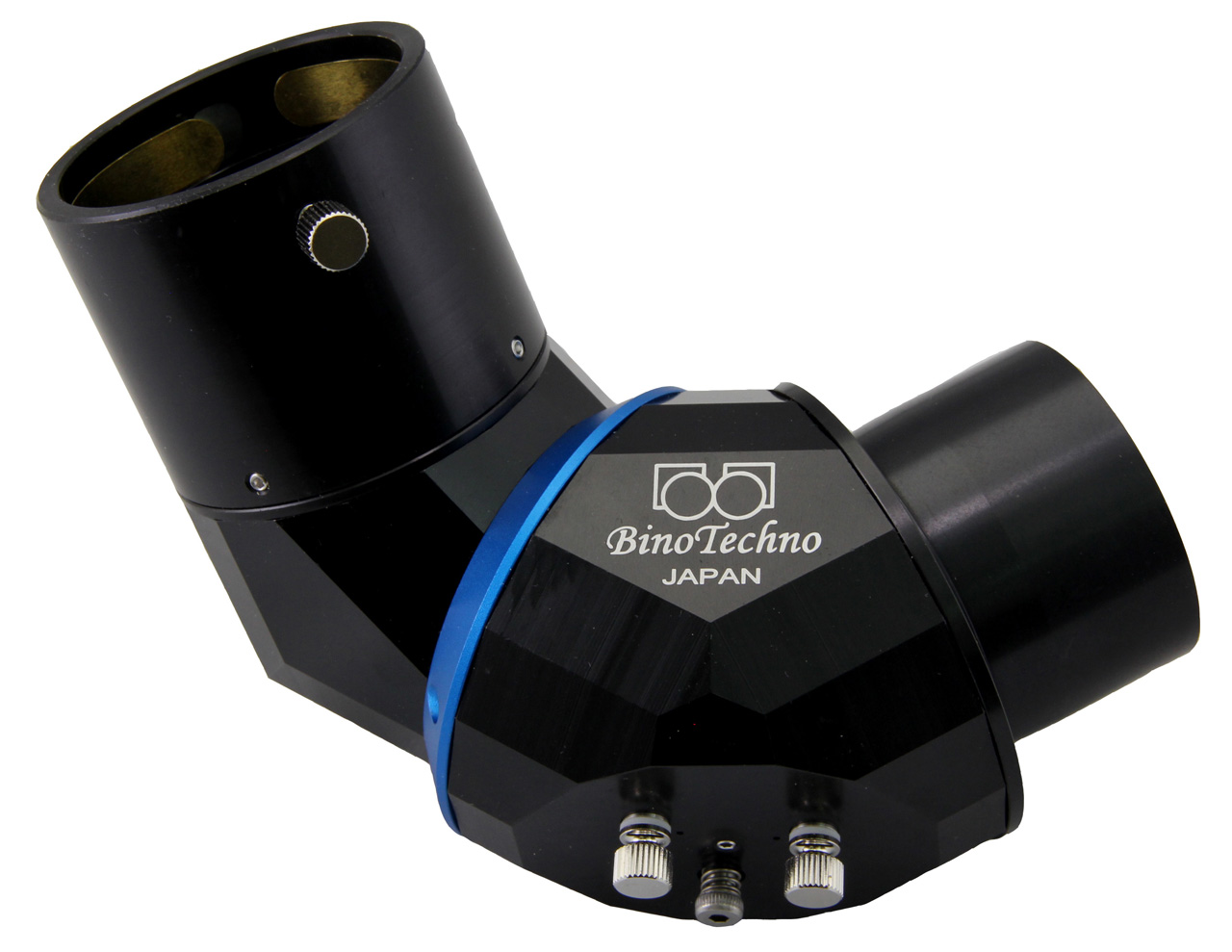

EZM右側(X-Y調整ネジ付)

EZM左側
用途 ・ 左右ペア ⇒屈折式双眼望遠鏡
・ 片方のみ ⇒望遠鏡(単眼)の光路を90度曲げるアクセサリー
特長 ・ 2インチアイピース使用可能
・ CNC加工機による超ジュラルミン削り出し部品で構成
・ 視野回転角度は部品精度で保証⇒調整レス
・ ミラーケースのねじれ角度固定(ネジが緩んでも容易に再現)
推奨鏡筒サイズ
〜11cm
第1ミラー(対物側ミラー)
第2ミラー(接眼側ミラー)
有効径35mm,面精度(PV値)1/12λ以内,材質BK7
裏面成型後に反射面を研磨およびコートしたEZM専用の特注品
反射面はアルミ増反射コートまたは誘電体コートまたは銀メッキ
(反射面についての詳細はこちらをご覧ください)
横方向シフト量 38mm
光路長 149.2mm (2インチサイズアイピース使用時)
151.2mm (アメリカンサイズアイピース使用時)
左右ペア使用時の最少目幅 58mm (ただしアイピースの最大外径が58mm以下の場合)
鏡筒側接続 2インチバレル (50.8mm)
対応アイピース 2インチサイズ (50.8mm), アメリカンサイズ (31.7mm)
X-Y光軸調整ネジ 左右ペアで発注時のみ、右側EZMの第1ミラーにX-Y光軸調整ネジ装着
付属品 アメリカンサイズアダプタ, 防塵キャップ
重量 1.2kg (左右ペア,アメリカンサイズアダプタ含む)

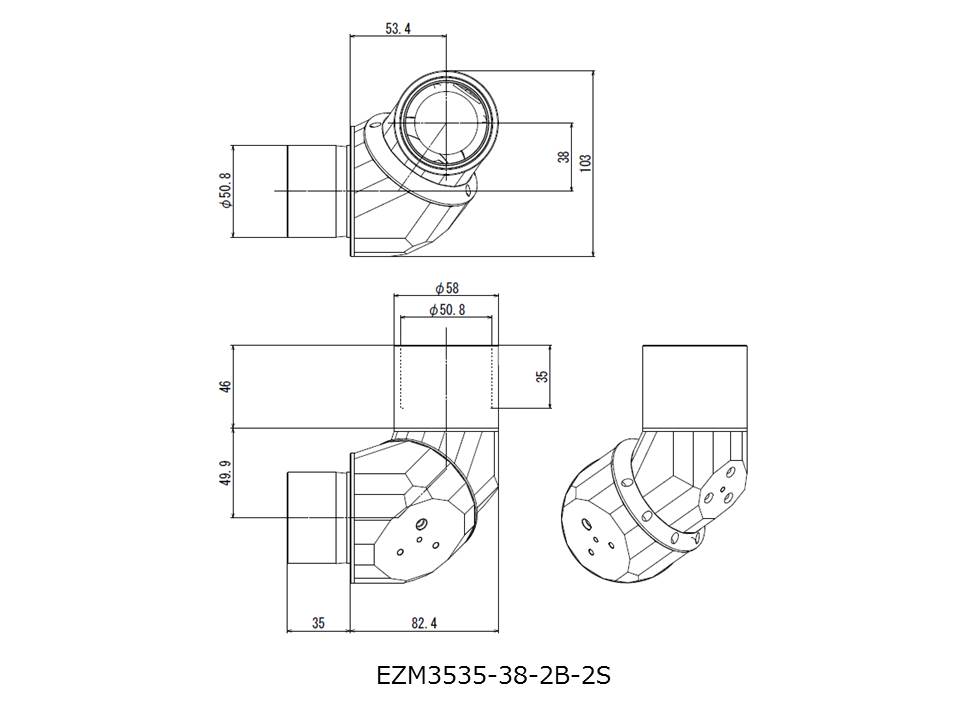

外形図 外形図(PDF)
販売価格 左右ペア/アルミ増反射コート
 型式:EZM3535-38-2B-2S-AL-P 138,000円 (税込 151,800円)
左右ペア/誘電体コート
 型式:EZM3535-38-2B-2S-DI-P 152,000円 (税込 167,200円)
左右ペア/銀メッキ
 型式:EZM3535-38-2B-2S-AG-P 156,000円 (税込 171,600円)
左側のみ/アルミ増反射コート
 型式:EZM3535-38-2B-2S-AL-L 69,000円 (税込 75,900円)
左側のみ/誘電体コート
 型式:EZM3535-38-2B-2S-DI-L 76,000円 (税込 83,600円)
左側のみ/銀メッキ
 型式:EZM3535-38-2B-2S-AG-L 78,000円 (税込 85,800円)
右側のみ/アルミ増反射コート
 型式:EZM3535-38-2B-2S-AL-R 69,000円 (税込 75,900円)
右側のみ/誘電体コート
 型式:EZM3535-38-2B-2S-DI-R 76,000円 (税込 83,600円)
右側のみ/銀メッキ
 型式:EZM3535-38-2B-2S-AG-R 78,000円 (税込 85,800円)
オプション:
カラーバリエーション
通常青色の中間リングを赤色、白色、黒色、緑色に変更
 EZMペアの場合 追加金額 8,000円増 (税込 8,800円増)
 EZM片側のみの場合 追加金額 4,000円増 (税込 4,400円増)
 ※ 同時注文のみ
納期 通常約2週間
※ 横方向シフト量42mm以上も特注に応じます(直販のみ,別途見積)
※ 13cmクラス鏡筒対応のラージミラーEZMも製作可能です(直販のみ,別途見積)
※ 第1ミラーと第2ミラーの間に目幅調整用ヘリコイドを組み込んだEZMの製作は対応しません

トップに戻る

EZP(Erecting Zenith Prism / 正立天頂プリズム)

型式:EZP-※NEW

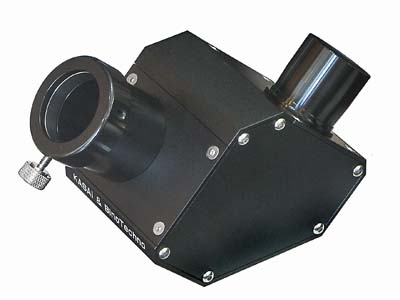

外観

用途 望遠鏡(単眼)の光路を90度曲げて正立像を得るアクセサリー
特長 笠井トレーディングとの共同開発商品
・ 大型アミチプリズムを使用
・ ほぼ100%の反射率
・ 光路長が短いため(109mm)、ほぼすべての鏡筒で合焦
・ 光路にプリズムの稜線を含まないため、高倍率観測に最適
横方向シフト量 26mm
光路長 109mm
鏡筒側接続 アメリカンサイズ (31.7mm)
対応アイピース アメリカンサイズ (31.7mm)
付属品 前後キャップ
重量 0.66kg
販売価格 ノーマル仕様(双眼望遠鏡使用時右目用)
 型式:EZP-R
 28,500円 (税込 31,350円)

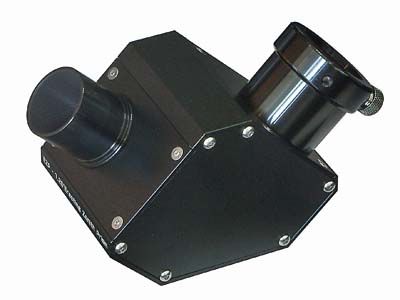

左右逆仕様(双眼望遠鏡使用時左目用)
 型式:EZP-L
 29,500円 (税込 32,450円)
左右ペア
 型式:EZP-P
 56,000円 (税込 61,600円)
納期 通常約1週間

トップに戻る

クレードル(鏡筒連結部)

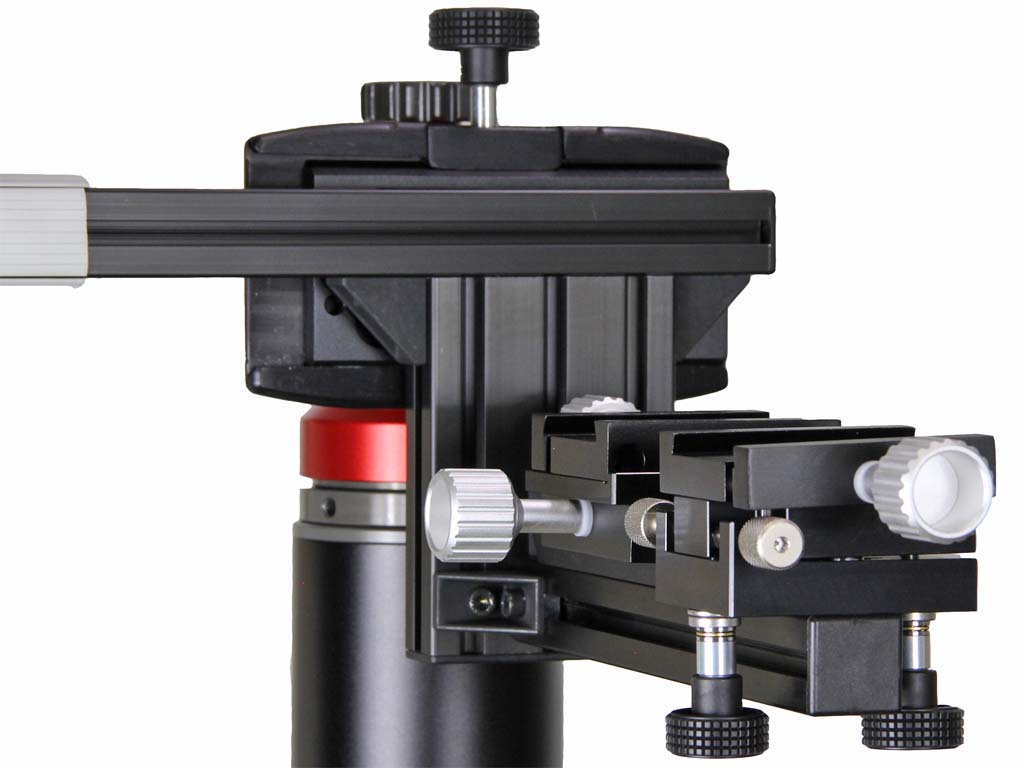

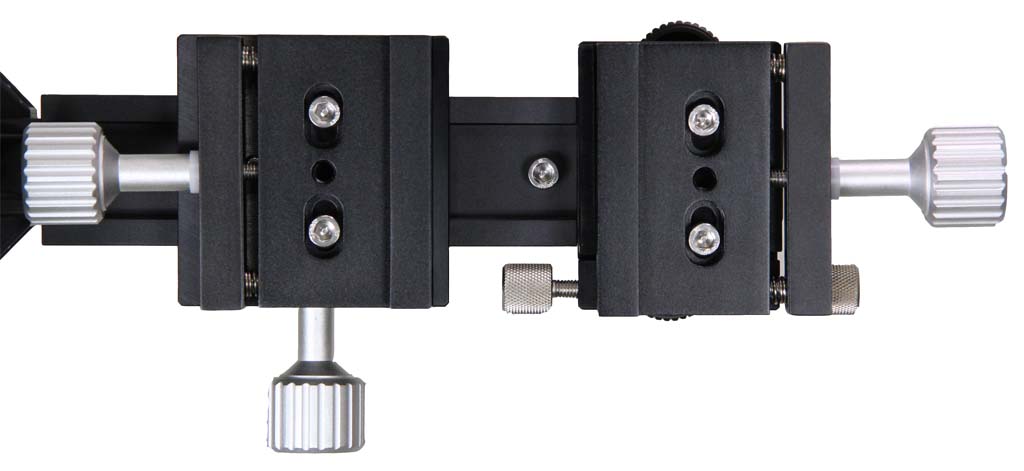

型式:CRDL-miniNEW

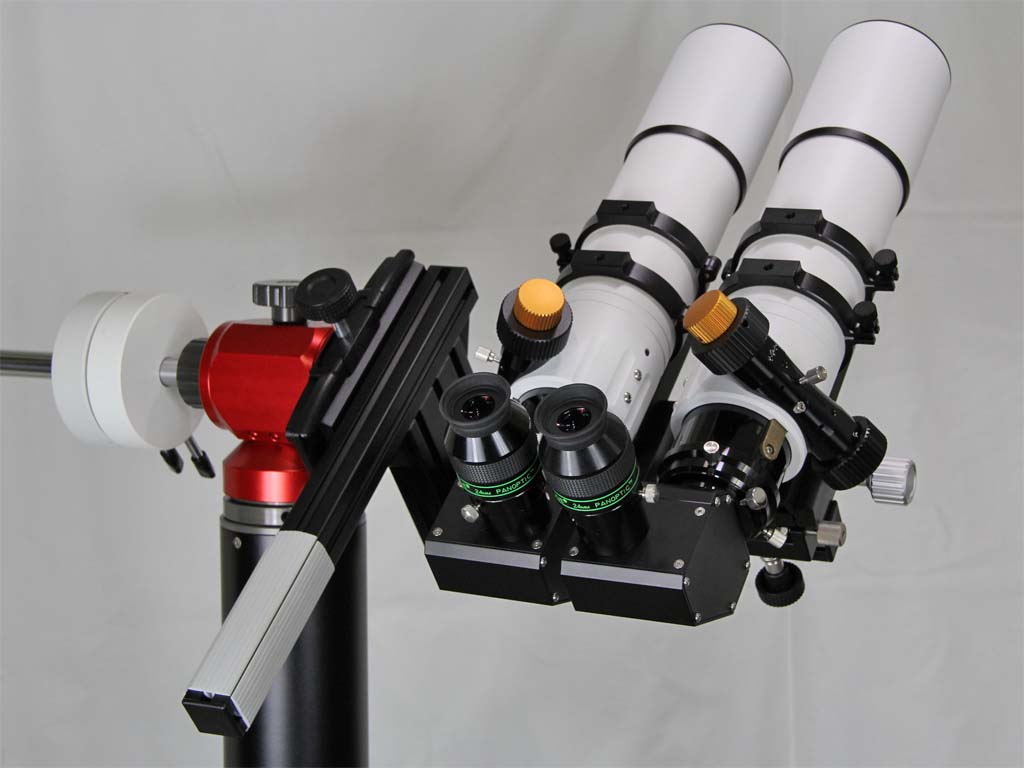

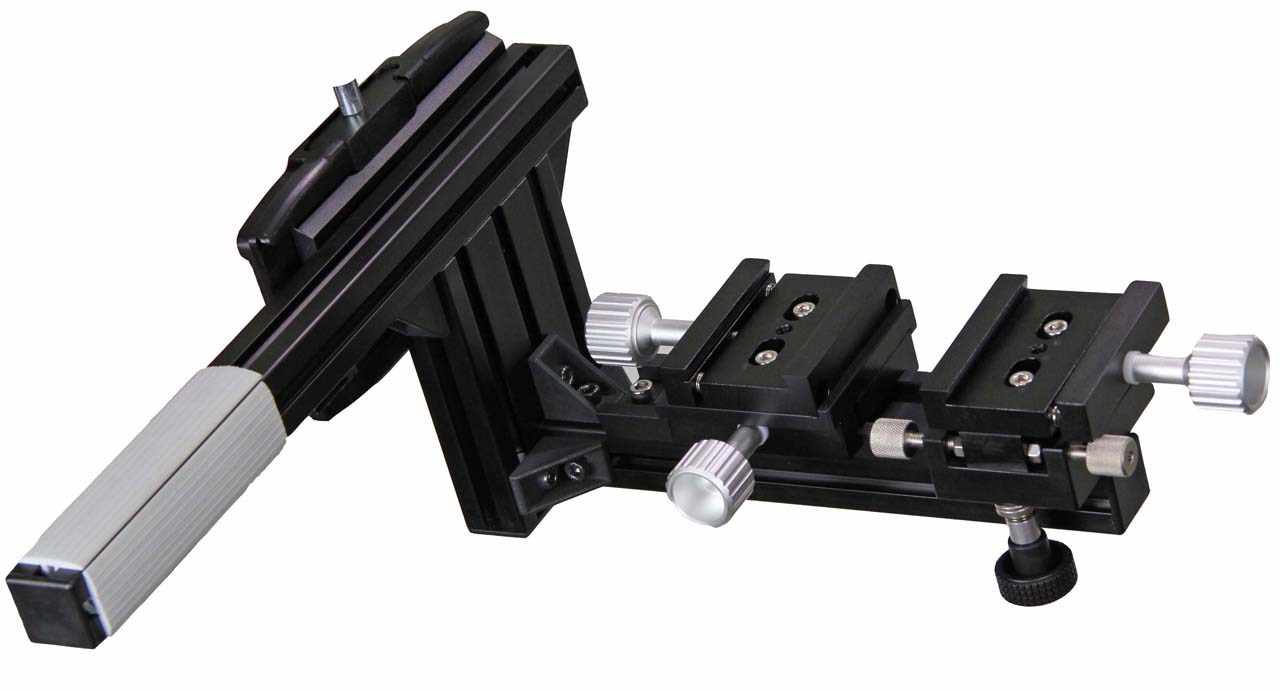

外観


大型アリミゾ金具と架台は付属しません
画像をクリックすると拡大表示されます
用途 2本の鏡筒を平行に連結し、架台に取り付けるためのユニット
特長 EZPの使用を前提とした小口径(8cm未満)用簡易クレードル
・ 市販鏡筒付属のアリガタ金具(ビクセン規格)でそのまま取付可能
・ 目幅調整は左側鏡筒をアリガタ金具に沿って移動
・ 鏡筒の平行調整は右側鏡筒の微動ステージで調整
・ 工業用アルミフレームを利用したシンプルな構造
使用鏡筒の最大外径 110mm以下(目幅58mm時)
目幅 58mm〜86mm
鏡筒取付部 ビクセン規格アリミゾ金具
架台取付部 ロスマンディ互換規格アリガタ金具
重量 2.8kg
販売価格(税別) 型式:CRDL-mini
58,000円 (税込 63,800円)
構成例
クレードル:CRDL-mini 58,000円(税別)
正立プリズム:EZP-P 56,000円(税別)
鏡筒(2本):笠井トレーディング BLANCA-72SED 136,000円(税別)
合計:250,000円(税別)
(上記金額に架台とアイピースは含まれていません)
納期 通常約2週間

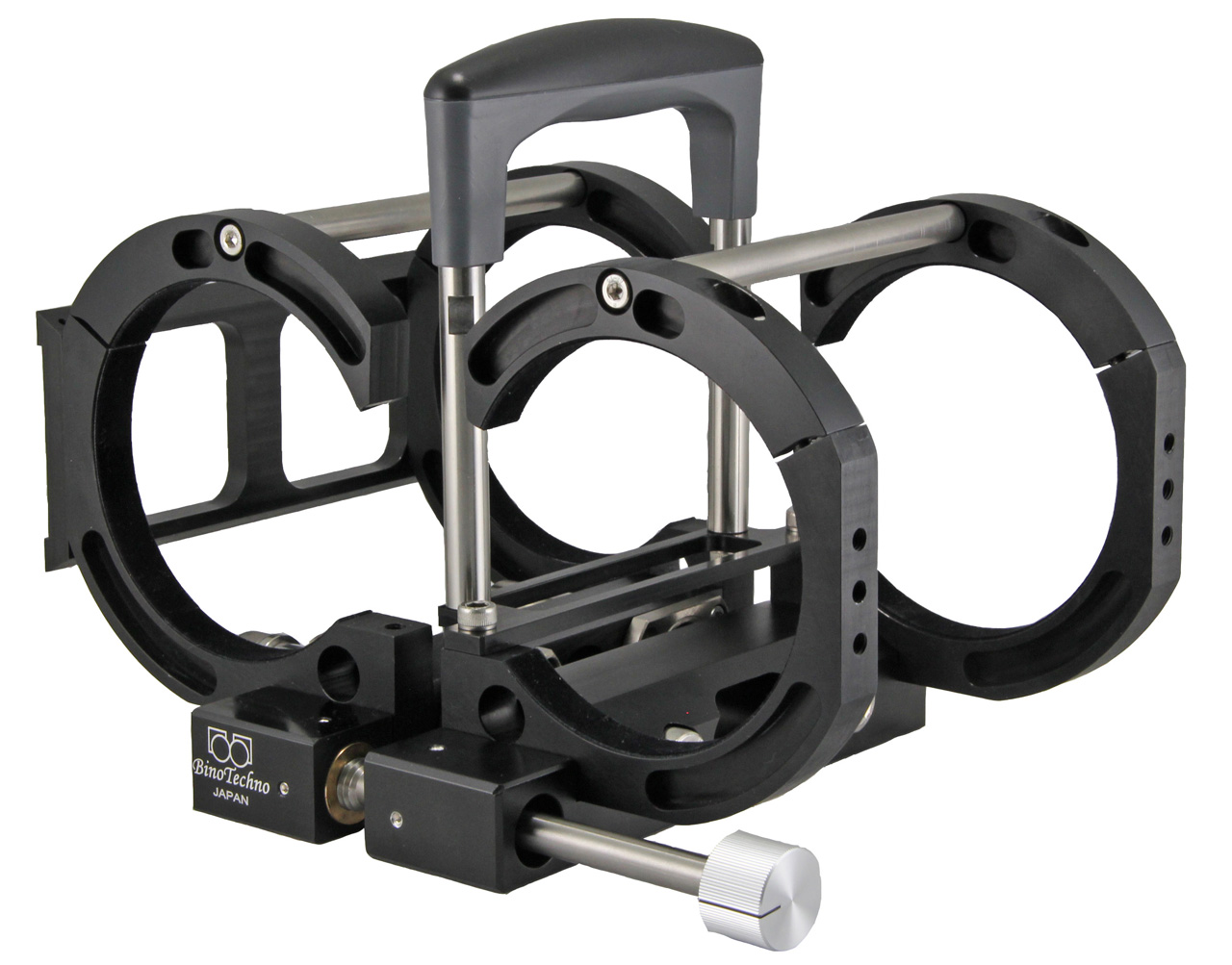

型式:CRDL-105 (旧CRDL-CAPRI102)

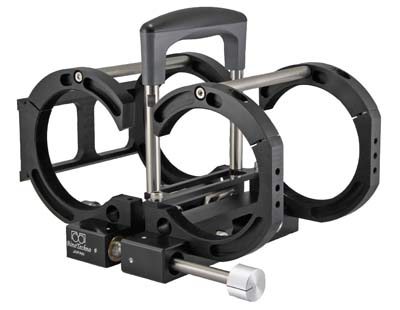

外観
ロスマンディ規格アリガタ金具はオプションです
用途 2本の鏡筒を平行に連結し、架台に取り付けるためのユニット
特長 ・ 高精度,高剛性
・ 目幅調整機構付き
・ 目幅調整時に解除/固定操作不要
・ 目幅調整時も鏡筒の平行維持
・ ガイド機構に精密ステンレスシャフトとリニアボールブッシュ採用
・ ユニバーサルデザインの取手採用
・ オプション(別売)と組み合わせて2種類の架台に取り付け可能
適用鏡筒外径 105mm
適用鏡筒例 笠井トレーディング BLANCA-102SED
 対物レンズ:2枚玉EDアポクロマート,D=102mm,f=714mm(F7)
目幅 58mm〜78mm
左右鏡筒の平行度 0.1度以下
重量 3.0kg (架台取付けオプション含まず)

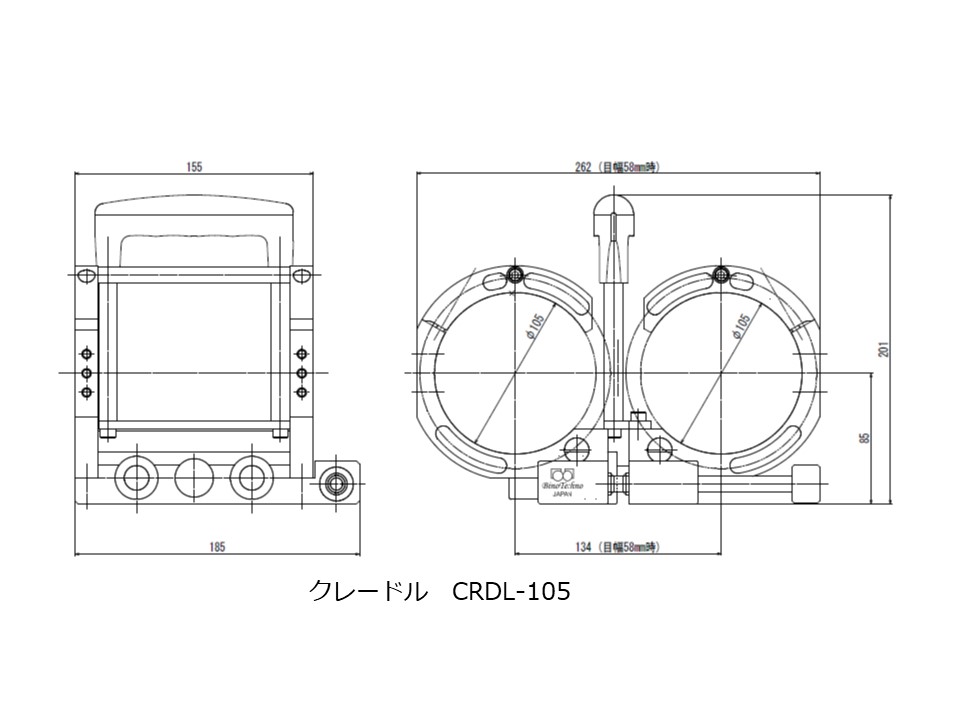

外形図 外形図(PDF)
販売価格(税別) 型式:CRDL-105
150,000円 (税込 165,000円)
納期 通常約2週間
型式:CRDL-95
外観 鏡筒バンド径以外は、CRDL-105と同じ外観です
用途 2本の鏡筒を平行に連結し、架台に取り付けるためのユニット
特長 ・ 高精度,高剛性
・ 目幅調整機構付き
・ 目幅調整時に解除/固定操作不要
・ 目幅調整時も鏡筒の平行維持
・ ガイド機構に精密ステンレスシャフトとリニアボールブッシュ採用
・ ユニバーサルデザインの取手採用
・ オプション(別売)と組み合わせて2種類の架台に取り付け可能
適用鏡筒外径 95mm
適用鏡筒例 タカハシ FC-100Dシリーズ
目幅 58mm〜78mm
左右鏡筒の平行度 0.1度以下
重量 3.0kg (架台取付けオプション含まず)
販売価格(税別) 型式:CRDL-95
150,000円 (税込 165,000円)
納期 通常約2週間
同じ構造で他鏡筒用クレードルをご希望の方はご相談ください(直販のみ,別途見積,ただし製作不可の場合あり)

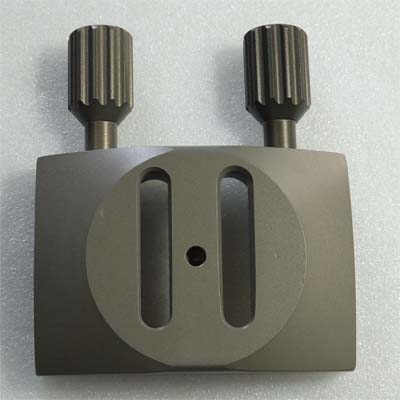

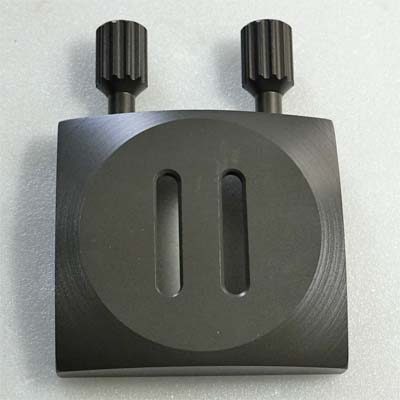

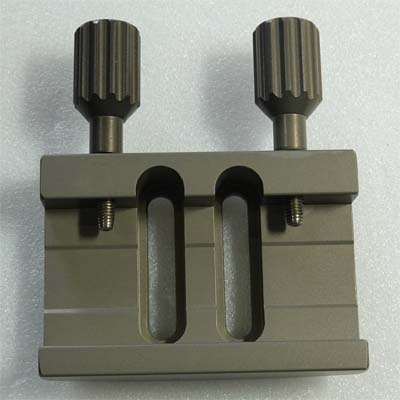

型式:CRDL-OP-001 (ロスマンディ規格アリガタ金具)
外観
説明 CRDL-105, CRDL-95をT字形状経緯台(例:ケンコー・トキナー製AZ-EQ6GT)のロスマンディ互換アリミゾに取り付けるためのアリガタ金具。クレードルの側面に取り付け。
重量 0.2kg
販売価格(税別) 型式:CRDL-OP-001
8,000円 (税込 8,800円)
納期 通常約2週間

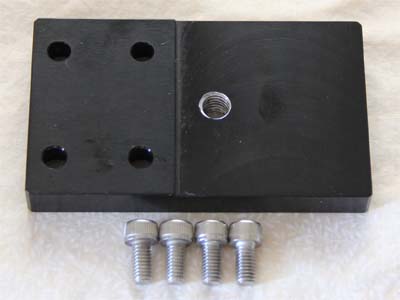

型式:CRDL-OP-002 (ブルドッグ経緯台取り付け用サブプレート)
外観
説明 CRDL-105, CRDL-95を国際光器ブルドッグ2経緯台に取り付けるためのサブプレート。クレードルの底面に取り付け。
重量 0.2kg
販売価格(税別) 型式:CRDL-OP-002
8,000円 (税込 8,800円)
納期 通常約2週間
型式:CRDL-OP-003 (パン棒)
外観
説明 望遠鏡の向きを操作するパン棒(クレードル取付金具&ボルト付き)
重量 0.78kg
長さ 34cm
販売価格(税別) 型式:CRDL-OP-003
12,000円 (税込 13,200円)
納期 通常約2週間

トップに戻る

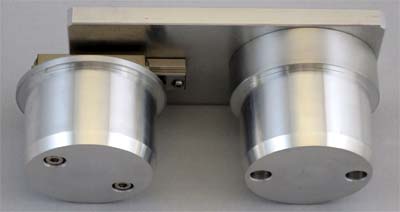

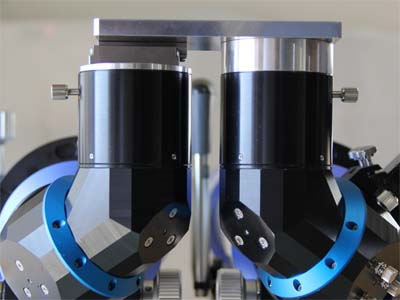

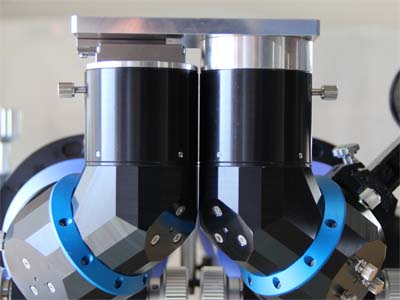

セッティング治具

型式:JIG-001
外観
特長 ・ 左右のEZMを正しく平行にセッティングするための治具
・ ボールスライドガイド採用⇒目幅と関係なくセッティング可能
使い方

写真のようにセッティング治具が根元まで入るようにEZMを平行にセットします。左右のバレルは目幅に従ってスムーズに追従します。
差し込みサイズ 2インチ
対応目幅 58mm〜80mm
重量 0.8kg
販売価格(税別) 型式:JIG-001
18,000円 (税込 19,800円)
納期 通常約2週間

トップに戻る

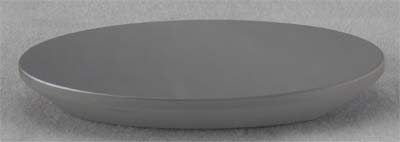

ミラー(単品)

型式:MR35-※
外観
特長 ・ EZM3535-38-2B-2S-※使用ミラー
・ EZM自作者向け
サイズ 有効径35mm,厚み約10mm
反射面 アルミ増反射コート(最も一般的な反射面)
または
誘電体コート(アルミ増反射コートを上回る反射率、半永久的な耐久性)
または
銀メッキ(可視光全域で反射率97%以上,誘電体保護膜付き)
(反射面についての詳細はこちらをご覧ください)
面精度(PV値) 1/12λ以内
販売価格(税別) アルミ増反射コート
 型式:MR35-AL
 7,000円 (税込 7,700円)
誘電体コート
 型式:MR35-DI
 10,500円 (税込 11,550円)
銀メッキ
 型式:MR35-AG
 12,500円 (税込 13,750円)
納期 通常約2週間

トップに戻る

サービス

双眼望遠鏡の所有を検討されている方、すでに所有されている方のためのサービスです
体験 双眼望遠鏡を一度も覗いたことがない方のため体験サービスです。
弊社に来ていただければ、双眼望遠鏡をお見せします。販売行為はいたしませんので気軽にご利用ください。無料です。
ご希望の方は必ずメールで事前予約をお願いします(申し訳ありませんがアポなし訪問はご容赦ください)。
光軸確認/光軸調整 何らかの理由でずれてしまった、あるいはずれているのかどうか分からなくなった光軸の確認と調整を行います。
弊社製品、他社製品、自作品、いずれもご相談に乗ります。まずは事前にお困り具合をメールでお知らせください。
基本は無料ですが、機材を弊社に送っていただく場合、送料はお客様にてご負担願います。
相談 自作、光軸調整、鏡筒選定、架台選定など、双眼望遠鏡に関する相談に乗ります。もちろん無料です。お気軽にメールでお問い合わせください。
